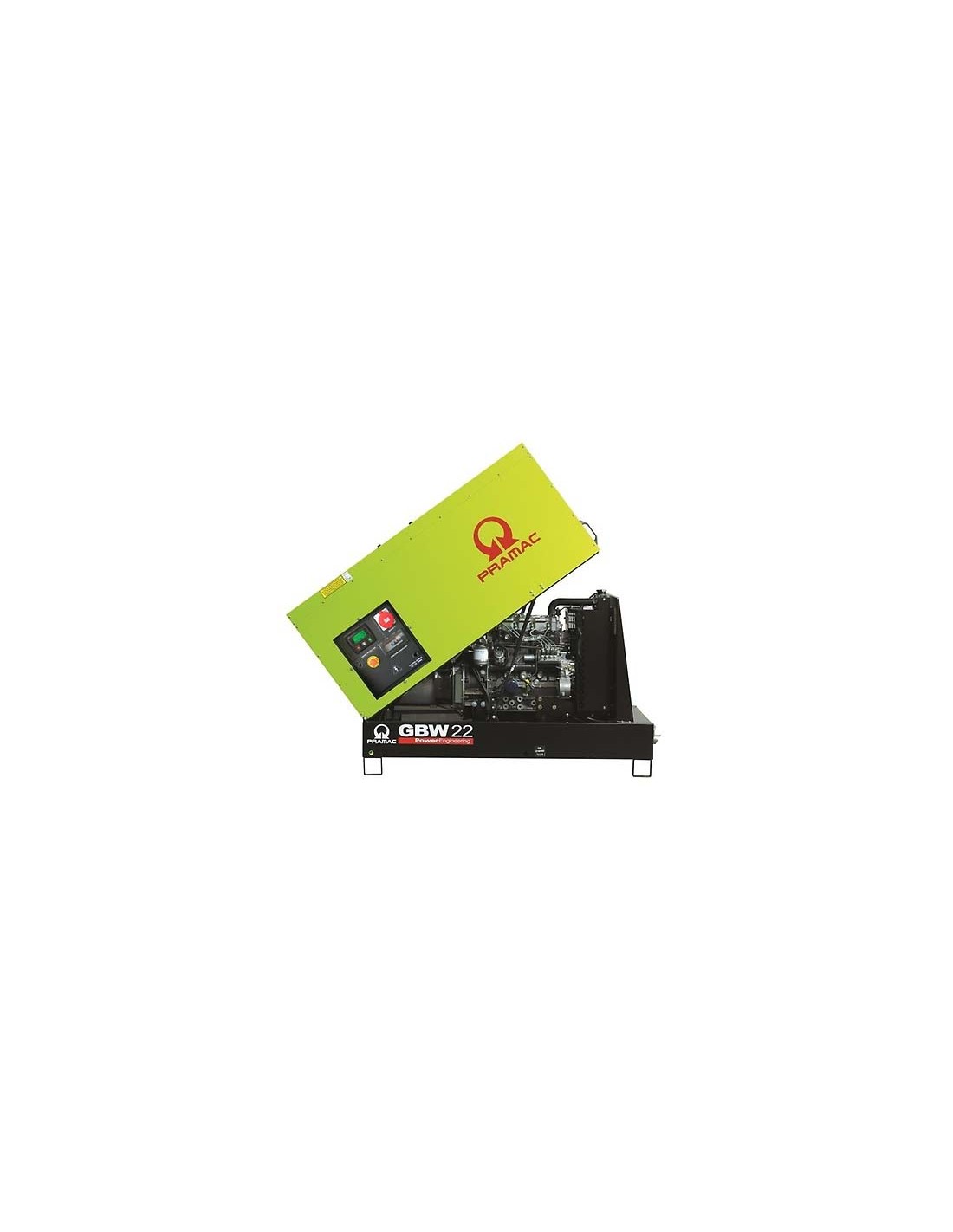

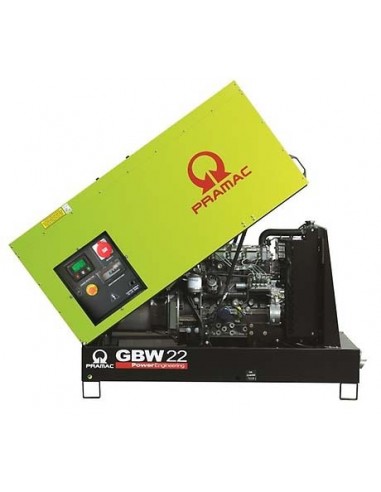

GERADOR INSONORIZADO PRAMAC GBW22P DIESEL

Pramac GBW22P
Gerador Diesel
Gerador Trifásico

Características Principais
Frequência 50 Hz
Tensão 400 V
Fator de Potência 0.8 cos ?
N. de fases 3

Potência
Potência Máxima ESP 21.82 kVA
Potência Máxima ESP 17.46 kW
Potência Contínua PRP 19.78 kVA
Potência Contínua PRP 15.82 kW

Definição Classificações
(De acordo com a norma ISO8528)

ESP Emergency Standby Power:
É a potência máxima disponível durante uma sequência de energia
elétrica variável, sob as condições operacionais indicadas, para as quais um grupo gerador é capaz de fornecer em caso de falta de energia da concessionária ou em condições de teste por até 200 h de operação por ano
com os intervalos e procedimentos de manutenção realizados conforme prescrito pelos fabricantes. A potência
média admissível em 24 horas de operação não deve exceder 70% da ESP.

PRP Energia Prime:
É definida como sendo a potência máxima que um grupo gerador é capaz de fornecer
continuamente enquanto fornecendo uma carga elétrica variável, quando operado por um número ilimitado de
horas por ano de acordo com as condições de funcionamento acordados com os intervalos e procedimentos
que estão sendo realizadas na forma prevista pela manutenção o fabricante. A potência média permitida ao
longo de 24 h de operação não deve ultrapassar 70% da potência prime

Especificações de motor
Fabricante do Motor: Perkins
Modelo: 404A-22G1
Sistema de arrefecimento do Motor: Água
Cilindros: 4 em Linha
Deslocamento: 2216 cm
Aspiração: Natural
Regulador de Velocidade: Mecânico
Potência Contínua PRP: 18.7 kW
Máxima Potência Bruta: 20.6 kW
Capacidade de Óleo: 10.6 l
Capacidade/quantidade de líquido de refrigeração: 7 l
Combustível: Diesel
Consumo Específico de Combustível 100% PRP: 238 g/kWh
Consumo Específico de Combustível PRP: 237 g/kWh
Emissões de Escape Otimizado 50Hz (COM): Não certificado
Sistema de arranque: Elétrico
Potência de arranque do motor: 2 kW
Circuito Elétrico: 12 V



Equipamento do motor do gerador Pramac

Standards
As classificações acima representam as capacidades de desempenho do motor para condições
especificado na ISO 8528/1, ISO 3046/1:1986, BS 5514/1

Sistema de combustível
bomba tipo rotativa

Sistema de óleo lubrificante
Cárter de aço húmido com enchimento e vareta

Filtro
Filtro de combustível
Filtro de ar
Filtro de óleo

Sistema de refrigeração
Radiador montado
Sistema controlado termostaticamente com bomba de refrigeração acionada por correia e ventilador de pressão

Especificações de Alternador
Alternador: Linz
Modelo: E1S13MF
Tensão: 400 V
Frequência: 50 Hz
Fator de Potência: 0.8 cos ?
Tipo de excitação: Brushes
Pólos: 4
Tolerância de Tensão 4 %
Eficácia a 75% de carga 86.2 %
Classe de isolamento: H
Índice de Proteção IP: 21



Estrutura mecânica
Estrutura mecânica robusta, que permite fácil acesso às conexões e componentes durante a rotina de manutenção check-ups.
Precisão de tensão:
4% a partir de nenhuma carga à carga cheia, cosf = 0,8 em velocidade de rotação constante.
Forma de onda da tensão de saída:
O baixo conteúdo harmônico (<5%), permite o fornecimento de qualquer tipo de carga, incluindo cargas de distorção.

Corrente de curto-circuito:
Em caso de curto-circuito a corrente permanente excede corrente nominal por três vezes, garantindo o correcto funcionamento das proteções.
Sobrecarga:
10% de sobrecarga por uma hora a cada 6 horas é normalmente aceita. Picos curtos pode ser muito elevado (três vezes a corrente nominal).

Dados dimensionais
Comprimento: 1645 mm
Largura: 870 mm
Altura: 1072 mm
Peso (sem combustível): 565 Kg
Capacidade do Tanque de Combustível: 51 Litros
Material do tanque de combustível: Plastic

Autonomia
Consumo de Combustível 75% PRP: 3,98 litros por hora ( l/h)
Consumo de Combustível 100% PRP: 5,27 litros por hora ( l/h)
Tempo de Operação 75% PRP: 12.81 h
Tempo de Operação 100% PRP: 9.68 h

Nível de Ruído
Nível de Ruído Garantido (PTN): 95 dBA
Nível de Pressão Acústica á 7m: 66 dB(A)

Dados de Instalação
Fluxo dos gases de escape 3.64 m/min
Temperatura dos gases de escape: 445 C

Dados Capacidade/Corrente
Capacidade da bateria: 70 Ah
Corrente máxima: 31.50 A
Disjuntor: 32 A

Painéis de controlo disponíveis:
Painel de Controle Manual: MCP
Painel de Controle Automático: ACP
